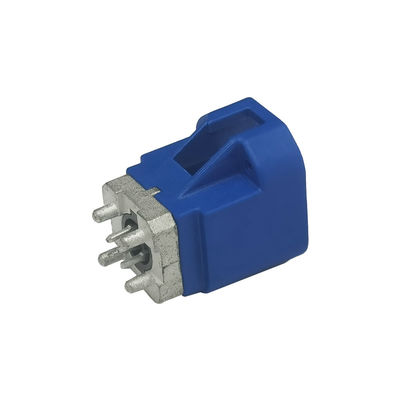

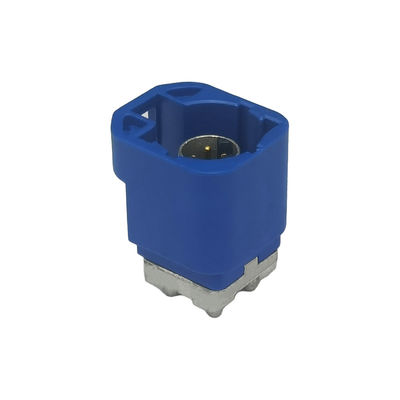

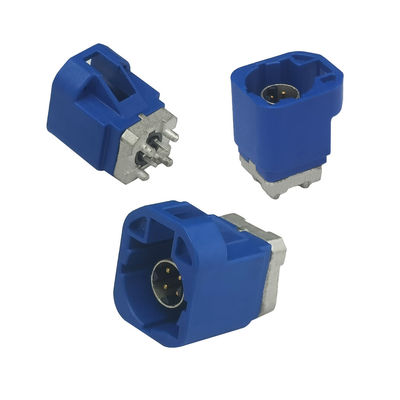

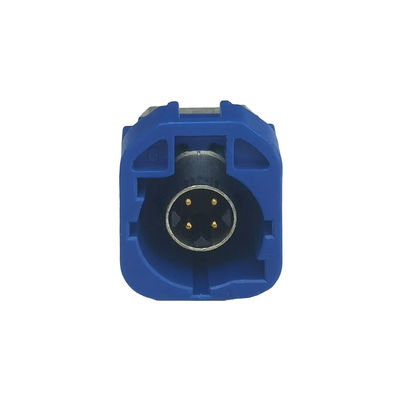

कार रेडियो के लिए FAKRA HSD LVDS 4Pin PCB माउंट 4 संपर्क पिन कनेक्टर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| कार्यरत वोल्टेज | 60 वी आरएमएस | माउंटिंग प्रकार | पीसीबी / पैनल माउंट |
|---|---|---|---|
| पदों की संख्या | 4 पिन | अभिविन्यास | सीधा प्रकार |
| परिचालन तापमान | -40 ℃ से + 105 ℃ | मुक़ाबला | 100Ω |
| सेवाएं | OEM ओडीएम स्वीकार करते हैं | एमओक्यू | 20 पीसी |
उत्पाद विवरण
उत्पाद का वर्णन:
यह एक उन्नत डिजिटल प्रणाली है जो कम वोल्टेज अंतर संकेतों को प्रसारित करने में विशेषज्ञ है, प्रभावी रूप से क्रॉस-टॉक और बाहरी स्रोतों से हस्तक्षेप को अवरुद्ध करता है।यह पूरी तरह से परिरक्षित इंटरकनेक्ट प्रणाली इष्टतम प्रदर्शन सुनिश्चित करने के लिए 100 Ω परिरक्षित मुड़ चौकोर केबल का उपयोग करता है.
मानक एचएसडी प्रणाली के घटकों का उपयोग करते हुए, ये उच्च गति डेटा कनेक्टर लागत प्रभावी और विश्वसनीय दोनों हैं।एचएसडी आमतौर पर ईथरनेट अनुप्रयोगों में उपयोग किया जाता है और विशेष रूप से ऑटोमोटिव उद्योग की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है.
विशेष रूप से ऑटोमोटिव बाजार के लिए अनुकूलित, एचएसडी इंटरकनेक्ट सिस्टम एलवीडीएस कैमरों, यूएसबी, और आईईईई 1394 जैसे अनुप्रयोगों के लिए आदर्श है। यह प्रणाली यांत्रिक कुंजीकरण जैसी प्रमुख सुविधाएं प्रदान करती है,लटकाना, रंग कोड, और एक कॉम्पैक्ट आकार जो ऑटोमोबाइल उद्योग के वैश्विक मानकों को पूरा करता है।
विशेषताएं:
हाई स्पीड डेटा (एचएसडी) एक पूरी तरह से आश्रित इंटरकनेक्ट सिस्टम का उपयोग करता है
एचएसडी प्रणाली को 100 ओएम पर काम करने के लिए डिज़ाइन किया गया है और यह परिरक्षित घुमावदार क्वाड केबलों को समायोजित करने में सक्षम है। यह उन्नत प्रणाली प्रमुख सुविधाएँ प्रदान करती है जो सुरक्षित और कुशल डेटा हस्तांतरण को बढ़ावा देती हैंः
- प्राथमिक और द्वितीयक तालाबंदी के लिए दोहरी तालाबंदी तंत्र।
- क्रिम कनेक्शन विधि का प्रयोग किया गया।
- उच्च केबल प्रतिधारण बल प्रदान किया गया।
- प्लास्टिक के आवास पर कोडिंग विकल्प गलत कनेक्शन को रोकते हैं।
- संपर्क पिन क्षति की रोकथाम सुनिश्चित की जाती है।
तकनीकी मापदंडः
| एचएसडी | |
| कोड HSD+2 | A.B.C.D.E.F.Z. |
| पिन | 4 सिग्नल पिन,2 पावर पिन |
| केबल | उदाहरण: डकार 535, डकार 636 |
| पैकिंग इकाई | अनुरोध पर |
| विद्युत डेटा | |
| प्रतिबाधा | 100Ω |
| केबल के प्रकार के आधार पर आवृत्ति सीमा | DC से 6 GHz तक |
| सिग्नल संपर्क प्रतिरोध | ≤10 mΩ |
| बाहरी संपर्क प्रतिरोध | ≤7.5 mΩ |
| परीक्षण वोल्टेज | 250 वी आरएमएस |
| कामकाजी वोल्टेज | 60 वी आरएमएस |
| यांत्रिक डेटा | |
| संभोग चक्र | ≥25 |
| सम्मिलन बल | ≤ 30 एन |
| विघटन बल | ≥5N |
| रिटेन्शन फोर्स लॉक | ≥ 110N |
| पर्यावरणीय डेटा | |
| तापमान सीमा | -40°C से +105°C |
अनुप्रयोग:
एचएसडी इंटरकनेक्ट सिस्टम के प्रमुख अनुप्रयोग
एचएसडी प्रणाली का व्यापक रूप से विभिन्न प्रकार के ऑटोमोटिव इलेक्ट्रॉनिक्स में उपयोग किया जाता है, जिनमें शामिल हैंः
- दूरसंचार उद्योग जैसेरेडियो बेस स्टेशन
- डिजिटल इन्फोटेनमेंट इलेक्ट्रॉनिक्स, वाहनों में मनोरंजन और कनेक्टिविटी सुविधाएं प्रदान करता है
- डिजिटल सममित नेटवर्कउन्नत चालक सहायता प्रणालियों और अन्य इलेक्ट्रॉनिक घटकों के लिए उच्च गति डेटा हस्तांतरण को सक्षम करना
अग्रणी प्रौद्योगिकियों के साथ संगतता
एचएसडी इंटरकनेक्ट सिस्टम को विभिन्न प्रकार के उपकरणों का समर्थन करने के लिए डिज़ाइन किया गया हैयूएसबीसंस्करणों सहित1.0,2.0, और3.0, साथ ही अन्यउद्योग मानकजैसेएलवीडीएस,ईथरनेट,IEEE 1394 (फायरवायर), औरजीवीआईएफयह बहुमुखी प्रतिभा इसे ऑटोमोटिव अनुप्रयोगों के लिए अत्यधिक लचीला और विश्वसनीय विकल्प बनाती है।
एचएसडी कोडिंगः
अनुकूलन:
हम OEM और ODM अनुरोधों का स्वागत करते हैं, केबल प्रकारों, कनेक्टर प्रकारों और केबल लंबाई के लिए अनुकूलन योग्य विकल्प प्रदान करते हैं। आपकी विशिष्ट आवश्यकताओं को ध्यान से ध्यान में रखा जाता है ताकि एक अनुकूलित समाधान प्रदान किया जा सके।आगे की सहायता के लिए हमसे संपर्क करने में संकोच न करें.
सहायता एवं सेवाएं:
- ओईएम और ओडीएम आदेशों का स्वागत है।
- निःशुल्क नमूने उपलब्ध हैं; ग्राहकों को केवल कूरियर शुल्क को कवर करने की आवश्यकता है।
- हम लचीले रसद समाधान प्रदान करते हैं।
- तेजी से डिलीवरी और असाधारण सेवा के लिए हम पर भरोसा करें।
