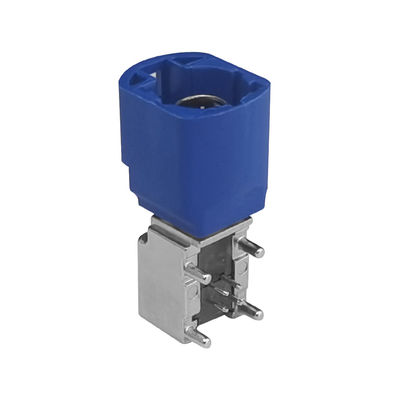

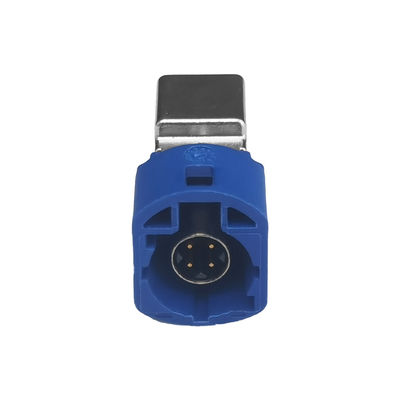

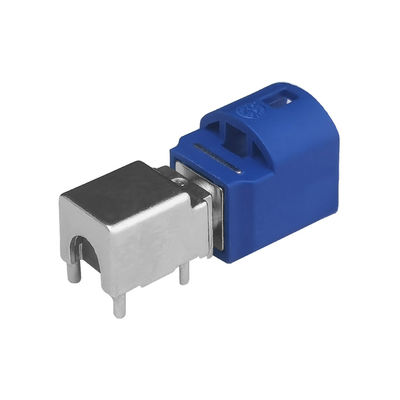

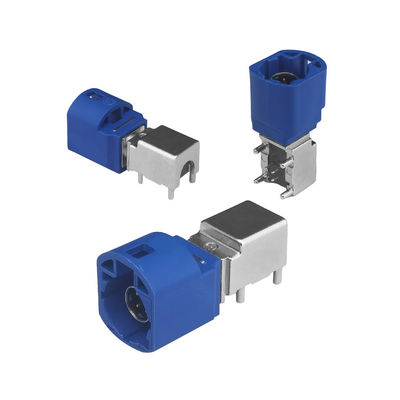

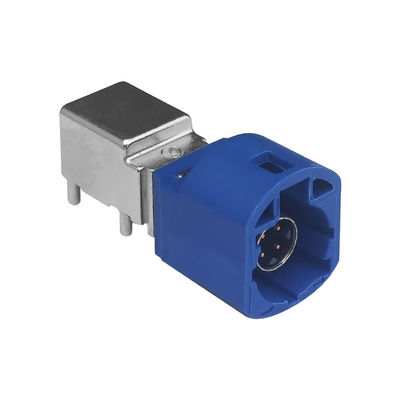

FAKRA HSD कनेक्टर ऑटोमोटिव एंटीना कनेक्शन के लिए राइट एंगल प्रकार
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| माउंटिंग प्रकार | पीसीबी / पैनल माउंट | परिचालन तापमान | -40 ℃ से + 105 ℃ |
|---|---|---|---|
| पदों की संख्या | 4 पिन | संभोग चक्र | ≥ 25 |
| आवृति सीमा | डीसी से 6 गीगाहर्ट्ज | आवेदन | एलवीडीएस कैमरा, यूएसबी, एंडआईईईई 1394 अनुप्रयोग |
| सेवाएं | OEM ओडीएम स्वीकार करते हैं | एमओक्यू | 20 पीसी |
उत्पाद विवरण
उत्पाद का वर्णन:
यह कम वोल्टेज अंतर संकेत के लिए एक उच्च प्रदर्शन डिजिटल प्रणाली है
एचएसडी प्रणाली को विशेष रूप से क्रॉसस्टॉक और बाहरी स्रोतों से हस्तक्षेप को रोकने के लिए डिज़ाइन किया गया है, जिससे यह डेटा ट्रांसमिशन के लिए एक अत्यधिक विश्वसनीय समाधान बन जाता है।यह एक 100 Ω पूरी तरह से परिरक्षित इंटरकनेक्ट प्रणाली का उपयोग करता है, जो आश्रित घुमावदार क्वाड केबलों को संभाल सकता है।
कुशल और बहुमुखी
एचएसडी प्रणाली में इष्टतम प्रदर्शन के लिए सभी आवश्यक भाग शामिल हैं और इसकी लागत-कुशलता के लिए जाना जाता है।यह विशेष रूप से उच्च गति डेटा संचरण के लिए उपयुक्त है और अक्सर ईथरनेट अनुप्रयोगों में उपयोग किया जाता हैयह प्रणाली ऑटोमोबाइल उद्योग की सख्त आवश्यकताओं को भी पूरा करती है।
ऑटोमोटिव अनुप्रयोगों के लिए निर्मित
एचएसडी इंटरकनेक्ट सिस्टम को विशेष रूप से ऑटोमोटिव बाजार के लिए डिज़ाइन किया गया है, जिसमें एलवीडीएस कैमरा, यूएसबी और आईईईई 1394 अनुप्रयोगों जैसे उद्देश्यों को ध्यान में रखा गया है। इसमें यांत्रिक कुंजीकरण, लॉकिंग,रंग कोड विकल्प, और एक कॉम्पैक्ट आकार को बनाए रखते हुए वैश्विक ऑटोमोबाइल आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
विशेषताएं:
एचएसडी इंटरकनेक्ट सिस्टम
एचएसडी इंटरकनेक्ट सिस्टम गुणवत्ता वाले केबल कनेक्शन के लिए एक क्रांतिकारी समाधान है। इसे 100 ओम पर काम करने के लिए डिज़ाइन किया गया है और यह परिरक्षित घुमावदार क्वाड केबलों को समायोजित करने में सक्षम है।इस प्रणाली की कुछ प्रमुख विशेषताएं इस प्रकार हैं::
- प्राथमिक और द्वितीयक तालाबंदी के लिए दोहरी तालाबंदी तंत्र
- सुरक्षित कनेक्शन के लिए उपयोग की जाने वाली क्रिम कनेक्शन विधि
- विश्वसनीय कनेक्शन के लिए उच्च केबल प्रतिधारण बल
- गलत कनेक्शन को रोकने के लिए प्लास्टिक के आवास पर कुशल कोडिंग विकल्प
- संपर्क पिन क्षति को रोकने के लिए उपाय
दोहरी ताला तंत्र एक मजबूत और टिकाऊ कनेक्शन सुनिश्चित करता है, जबकि क्रिम कनेक्शन विधि इसके स्थिरता में और जोड़ती है। उच्च केबल प्रतिधारण बल एक सुरक्षित कनेक्शन की गारंटी देता है,किसी भी प्रकार के डिस्कनेक्शन के जोखिम को कम करनाप्लास्टिक के आवास पर कुशल कोडिंग विकल्प उपयुक्त केबलों की पहचान और कनेक्ट करना आसान बनाते हैं, जिससे गलतियों की संभावना कम होती है।प्रणाली भी संपर्क पिन क्षति को रोकने के लिए सावधानी बरतता है, जिससे कनेक्टर्स की स्थायित्व और कार्यक्षमता सुनिश्चित होती है।
तकनीकी मापदंडः
| एचएसडी | |
| कोड HSD+2 | A.B.C.D.E.F.Z. |
| पिन | 4 सिग्नल पिन,2 पावर पिन |
| केबल | उदाहरण: डकार 535, डकार 636 |
| पैकिंग इकाई | अनुरोध पर |
| विद्युत डेटा | |
| प्रतिबाधा | 100Ω |
| केबल के प्रकार के आधार पर आवृत्ति सीमा | DC से 6 GHz तक |
| सिग्नल संपर्क प्रतिरोध | ≤10 mΩ |
| बाहरी संपर्क प्रतिरोध | ≤7.5 mΩ |
| परीक्षण वोल्टेज | 250 वी आरएमएस |
| कामकाजी वोल्टेज | 60 वी आरएमएस |
| यांत्रिक डेटा | |
| संभोग चक्र | ≥25 |
| सम्मिलन बल | ≤ 30 एन |
| विघटन बल | ≥5N |
| रिटेन्शन फोर्स लॉक | ≥ 110N |
| पर्यावरणीय डेटा | |
| तापमान सीमा | -40°C से +105°C |
अनुप्रयोग:
एचएसडी इंटरकनेक्ट सिस्टम को विशेष रूप से ऑटोमोटिव बाजार में उपयोग के लिए डिज़ाइन किया गया है, जिसमें एलवीडीएस कैमरे, यूएसबी डिवाइस और आईईईई 1394 कनेक्शन जैसे अनुप्रयोग हैं।इसमें उन्नत विशेषताएं हैं, जिसमें यांत्रिक कुंजीकरण, लॉकिंग तंत्र, अनुकूलन योग्य रंग कोडिंग और एक कॉम्पैक्ट आकार शामिल है जो वैश्विक ऑटोमोबाइल उद्योग के मानकों और मांगों को पूरा करता है।
यह बहुमुखी इंटरकनेक्ट सिस्टम केवल ऑटोमोबाइल उपयोग तक ही सीमित नहीं है। इसका अन्य उद्योगों जैसे दूरसंचार और दूरसंचार,विशेष रूप से रेडियो बेस स्टेशनों और डिजिटल इन्फोटेनमेंट इलेक्ट्रॉनिक्स के क्षेत्रों मेंइसके अतिरिक्त यह प्रणाली डिजिटल सममित नेटवर्क के लिए भी उपयुक्त है और विभिन्न लोकप्रिय प्रोटोकॉल जैसे यूएसबी 1 के साथ संगत है।0, 2.0, 3.0, एलवीडीएस, ईथरनेट, आईईईई 1394 (फायरवायर), और जीवीआईएफ।
एचएसडी कोडिंगः
अनुकूलन:
हम OEM और ODM अनुरोधों का स्वागत करते हैं, केबल प्रकारों, कनेक्टर प्रकारों और केबल लंबाई के लिए अनुकूलन योग्य विकल्प प्रदान करते हैं। आपकी विशिष्ट आवश्यकताओं को ध्यान से ध्यान में रखा जाता है ताकि एक अनुकूलित समाधान प्रदान किया जा सके।आगे की सहायता के लिए हमसे संपर्क करने में संकोच न करें.
सहायता एवं सेवाएं:
- ओईएम और ओडीएम आदेशों का स्वागत है।
- निःशुल्क नमूने उपलब्ध हैं; ग्राहकों को केवल कूरियर शुल्क को कवर करने की आवश्यकता है।
- हम लचीले रसद समाधान प्रदान करते हैं।
- तेजी से डिलीवरी और असाधारण सेवा के लिए हम पर भरोसा करें।
